پکیج یونیت تصفیه استخر و جکوزی

یکی از مهم ترین نیاز های بازار امروز ، ارائه دستگاه های با اشغال فضای کم و کاربری مناسب می باشد . در ساخت موترخانه های استخر و جکوزی ، عدم مشخص بودن چیدمان و نحوه اتصال تجهیزات با یکدیگر بسیار در کاهش اتصالات و هزینه تمام شده و خدمات پس از فروش مهم می باشد .

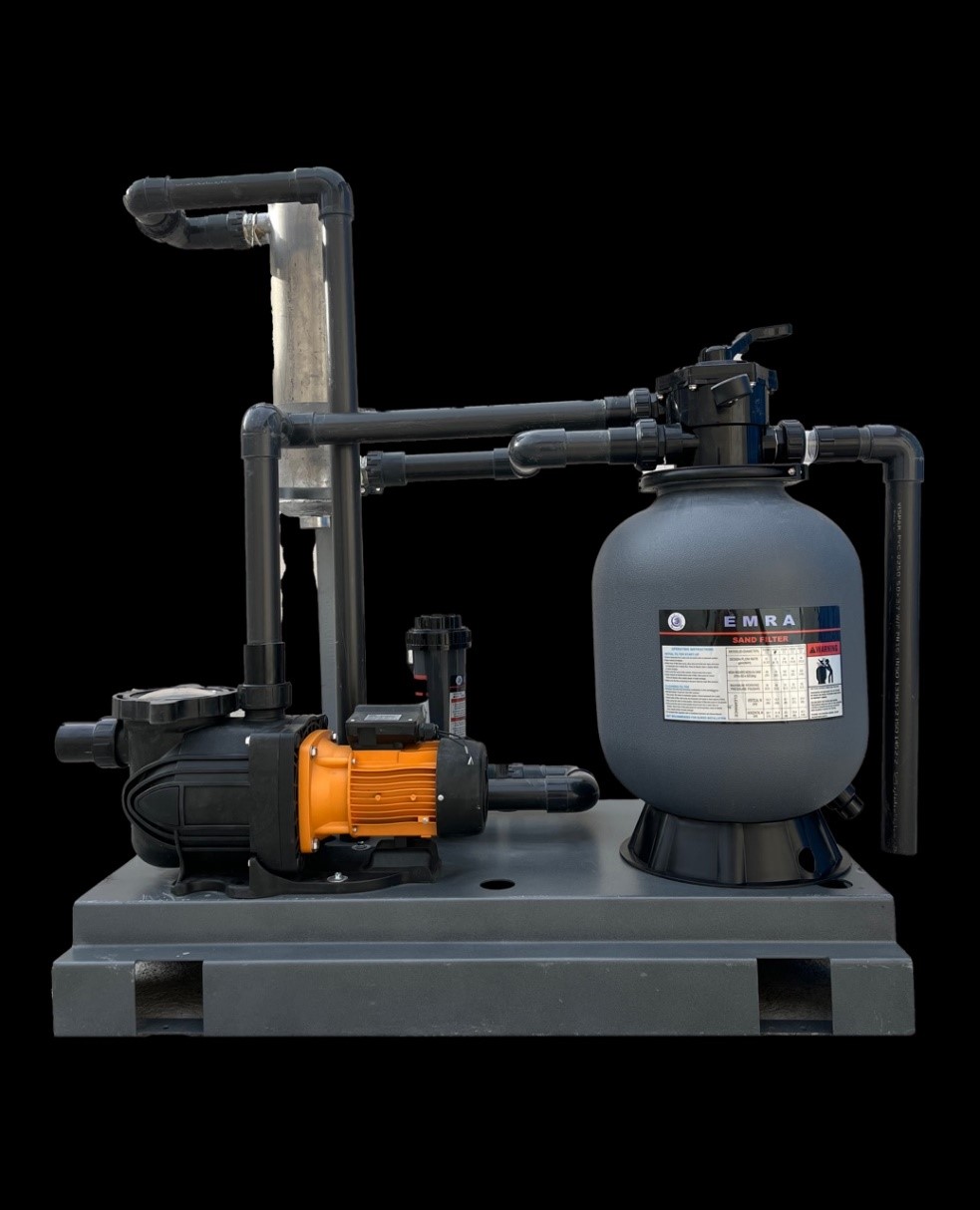

لذا شرکت برنا تهویه به جهت کاهش فضای مورد نیاز موتورخانه و حتی در بعضی موارد ، حذف فضای موتورخانه اقدام به مونتاژ و نصب تجهیزات تصفیه و گرمایش استخرو جکوزی بر روی یک شاسی به شکل زیر نموده است . این شرکت آماده همکاری با کلیه سازندگان محترم باغ و ویلا و پروژه های ساختمانی در زمینه پکیج سازی تجهیزات نصب می باشد .



قطعات پکیج یونیت تصفیه

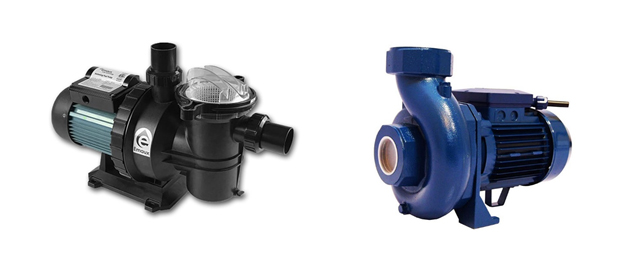

• پمپ سیرکوله

پمپ استخری در واقع از نوع پمپ های سیرکولاتور می باشد و برای گردش و تصفیه آب استخر و جکوزی مورد استفاده قرار می گیرد. این پمپ ها دارای هد پایین و دبی بالا نسبت به پمپ های آب خانگی در توان برابر می باشند . هد پمپ های استخری برای غلبه بر افت فشار ناشی عبور آب از فیلتر شنی، مبدل های حرارتی گرمکن آب استخر یا جکوزی ، کلرزن  و لوله ها می باشد که  جبران مجموع این افت فشارها بر عهده پمپ استخر می باشد.

این پمپ ها در دو مدل فیلتر موگیر نصب بر روی خود پمپ و یا موگیر جدا از پمپ استفاده می شوند .

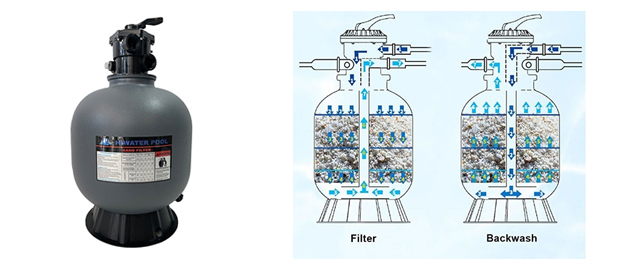

• فیلتر شنی

در فیلترهای شنی استخری آب به واسطه نازل از بالا بر روی شن‌ها ریخته می‌شود.  بر اثر عبور آب از ذرات ریز شن ، مواد معلق در میان شن ها گیر کرده و آب خالص و عاری از مواد معلق، از طریق نازل های پایینی از فیلتر شنی خارج می شود. پس از مدتی جمع شدن ذرات معلق مابین شن های فیلتر، باعث افزایش افت فشار جریان عبوری از فیلتر می‌گردد. اگر این افت فشار از حد معینی تجاوز نماید، باید شن های فیلتر شنی را شستشو داد. احیا فیلتر شنی تحت فشار از طریق شستشوی معکوس (Back Wash) انجام می شود. جنس بدنه فیلترهای شنی معمولا از فلز یا فایبرگلاس می باشند. فیلترهای شنی براساس نوع کاربرد، بر مبنای ظرفیت، حجم، فشار کار، جنس و … انتخاب می گردند .

فیلتر شنی فایبرگلاس یک فیلتر دو جداره با لایه داخلی پلی اتیلن و جداره بیرونی کامپوزیت می باشد . لایه پلی اتیلن داخل فیلتر شنی فایبرگلاس باعث مقاومت فیلتر در برابر عوامل خورنده از جمله اسیدها می شود و به دلیل این که با آب در تماس است، از مواد اولیه بهداشتی تولید می گردد . جداره بیرونی فیلتر شنی فایبرگلاس ، از الیاف شیشه یا نانو کربن با پوشش اپوکسی یا پلی استر می باشد و توسط رزین دور فیلتر شنی فایبرگلاس پیچیده شده است . فیلتر شنی فایبرگلاس وظیفه حذف ذرات معلق و کدورت آب یا فاضلاب با دقت 50 میکرون را بر عهده دارد. برای حذف ذرات معلق و آلاینده ها توسط فیلتر شنی فایبرگلاس در داخل مخزن آن از سیلیس یا شن با دانه بندی های مختلف استفاده می شود. ترتیب قرار گرفتن دانه بندی های مختلف سیلیس در داخل فیلتر شنی فایبرگلاس، از دانه بندی درشت در بالای مخزن به دانه بندی ریز در پایین مخزن می رسد . آب یا فاضلاب از بالای فیلتر وارد شده و با عبور از میان لایه های بستر سیلیس ذرات معلق آن در میان دانه ها سیلیس به دام افتاده و از آب حذف می شوند.

مزیت های فیلتر شنی فایبرگلاس شامل موارد زیر می باشد:

• مخازن FRP خاصیت ضد خوردگی دارند و دارای مقاومت بالایی در شرایط آب و هوایی مختلف و در برابر اسیدها، بازها و ... می باشند.
• مخازن FRP عایق های حرارت و الکتریکی نسبتا خوبی می باشند.

• به دلیل چگالی کم و قابلیت تحمل وزن بالایی که نسبت به وزن خود دارند، جابجایی آنها آسان است.

• دارای استحکام کششی بالا نسبت به فولاد کربن و آلیاژی

• مقاومت بالا در برابر سایش


 قابلیت آب بندی راحت تر نسبت به مخازن فلزی



• مبدل حرارتی

برای گرم کردن آب استخر، از مبدل‌های حرارتی استفاده می‌‌شود. مبدل حرارتی دستگاهی است که حرارت را بین دو دستگاه مبادله می‌کند. مبدل‌های حرارتی می‌توانند تبادل را بوسیله آب، گاز، روغن، یا هوا انجام دهد.

در استخرها عموما از مبدل حرارتی SHELL & TUBE   استفاده می‌شود. این مبدل‌ها دارای دو مدار گردش سیال هستند. در یک مدار آب حاصل از تجهیزات مولد (دیگ‌ها) و در مدار دیگر آب گرم مورد نیاز شامل آب استخر، آب گرم مصرفی و غیره گردش می‌کند.

مزیت مبدل حرارتی در مقایسه با آبگرمکن در این است که کیفیت، دوام و پایدارتری بالاتری دارد، مصرف انرژی آن کمتر است و از لحاظ اقتصادی نیز مقرون‌به‌صرفه‌تر است.

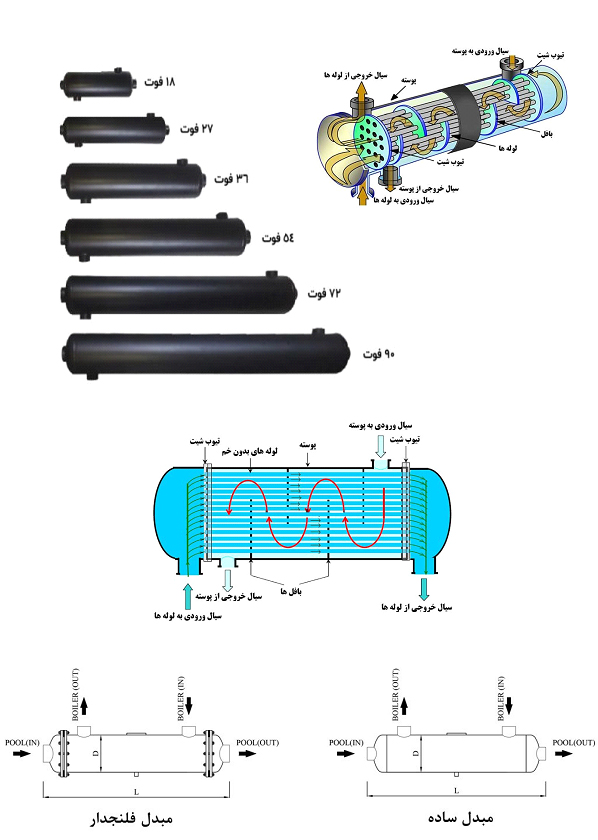

اجزای تشکیل دهنده مبدل حرارتی پوسته و لوله :

• هدر جلویی : بخشی که سیال وارد تیوب مبدل می‌‌شود.
• هدر پشتی : بخشی که سیال از تیوب مبدل تگ گذر و چند گذر خارج می‌‌شود.
• تیوب باندل: که در بر دارنده تیوب، نگهدارنده تیوب، بافل و غیره است.

مبدل حرارتی استخر برحسب دمای آب استخر و نوع استخر مورد استفاده (سرباز و سرپوشیده) دارای ظرفیت‌های متفاوتی است. در طراحی مبدل‌های حرارتی پوسته و لوله، به دلیل کاهش افت فشار مبدل، کویل‌های U شکل به کار نمی‌رود. طول مبدل حرارتی از 50 سانتیمتر تا 120 سانتیمتر متغیر است. البته دقت داشته باشید که با افزایش طول مبدل، مزیت آن بیشتر نمی‌‌شود.

• کلر زن :

 کلرزن در فرآیند ضد عفونی کردن آب استخر مورد استفاده قرار می گیرد که می توان در مدل های زیر در مدار تصفیه استخر استفاده کرد .

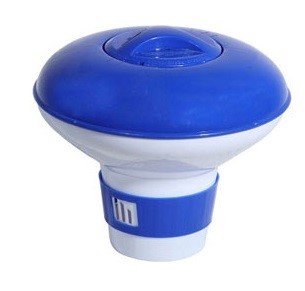

کلرزن شناور

تعداد قرص کلر را در مخزن مخصوص دستگاه قرار داده روی استخر رها می کنیم و با تلاطم آب و حرکت دستگاه کلر وارد آب می شود .

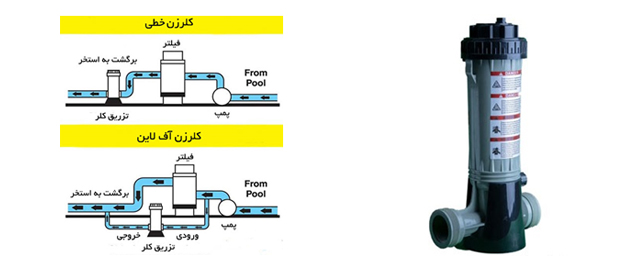

کلرزن خطی

کلر زن خطی در مسیر برگشت به استخر نصب می شود . کلرزن های خطی استخر، در دو نوع Inline و Offline تولید و به بازار عرضه شده است. در نوع Inline، کلرزن به صورت مستقیم در مسیر آب ورودی به استخر قرار می گیرد اما در نوع Offline که معمولا در استخر های قدیمی مورد استفاده قرار می گیرد، دو سوراخ بر روی لوله ایجاد می شود و دو شلنگ بین مخزن کلرزن و آب استخر قرار می گیرد.

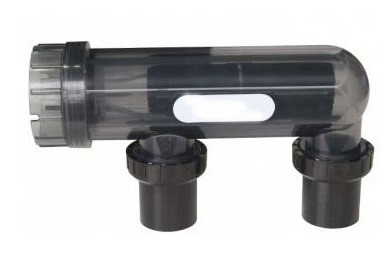

کلرزن نمکی

در این دستگاه از نمک برای تصفیه آب استخر استفاده می گردد . طراحی سیستم به صورت Inline است و دارای سل و منبع تغذیه می باشد . روش کار در کلرزن نمکی ، بدین صورت است که آب با کمک لوله وارد سل شده و به وسیله برق ، به هیدروژن و هیپوکلریک اسید تجزیه می شود که این دو ماده موجب تصفیه آب استخر می شود . از مزایای کلرزن نمکی، می توان به موارد زیر اشاره کرد.

دستگاه کلرزن نمکی، نوع مناسب تری از کلر را به نسبت انواع دیگر دستگاه های کلرزن استخر تولید می نماید که بسیار سالم تر از انواع دیگر آن است و نگهداری کلر نیز به صورت کامل در این روش حذف می شود.

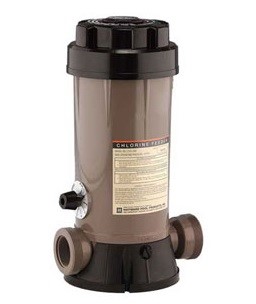

کلرزنی اتوماتیک

این دستگاه دارای دو ماژول می باشد که به صورت اتوماتیک، اسید را به آب استخر وارد نموده و موجب تنظیم PH آب استخر می شوند.
