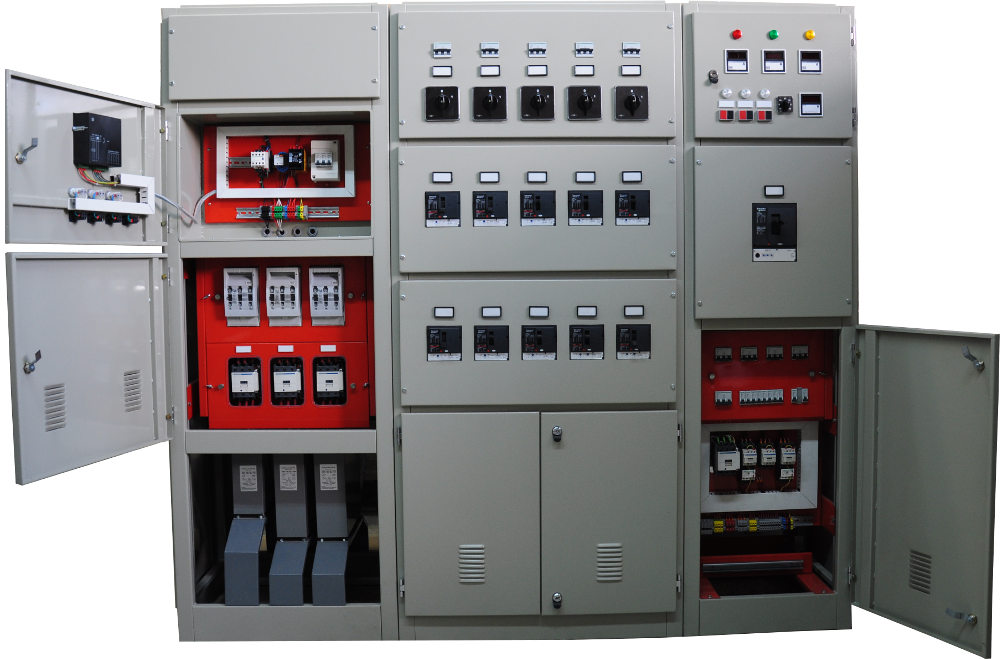

تابلو برق





تابلو برق یک محفظه برای نصب و سیم بندی تجهیزات الکتریکی یا الکترونیکی است که کلیدها و قطعات کنترلی و حفاظتی و لوازم نمایشگر (ولتاژ ، جریان ، فرکانس ، توان ، کسینوس فی و …) روی آن نصب می‌شوند. همچنین تابلوهای برق جهت جلوگیری از وارد شدن شوک الکتریکی به کاربرانِ تجهیزات و حفاظت تجهیزات در برابر عوامل محیطی استفاده می‌شوند.

انواع تابلوهای برق از نظر ولتاژ

تابلوهای برق از نظر ولتاژ به دو دسته LV و MV تقسیم می‌شوند. تابلوهای LV در سطح زیر ۱۰۰۰ ولت و تابلوهای MV از ۱۰۰۰ تا ۳۶۰۰۰ ولت ساخته می‌شوند .

محل نصب تابلو های فشار ضعیف :

  • تابلوهای فرمان موتوری که جهت کنترل موتورهای سه فاز ساخته می‌شوند .
  • تابلوهای توزیع صنعتی که جهت توزیع جریان در یک واحد صنعتی استفاده می‌شوند .
  • تابلوهای بانک خازنی که جهت اصلاح ضریب توان یک کارگاه ساخته می‌شوند .
  • تابلوهای توزیع مسکونی که برای توزیع جریان در یک واحد مسکونی ساخته می‌شوند .
  • تابلوهای کنترل صنعتی یا تابلوهای PLC که جهت کنترل اتوماتیک فرایندهای صنعتی کاربرد دارند
  • تابلوهای مارشالینگ که ارتباط بین تابلوهای برق و سیستم کنترل مرکزی (DCS) را فراهم می‌کنند .





قطعات تابلو برق :

کنتاکتور :‌

کنتاکتور جهت قطع و وصل کردن جریان سه فاز ورودی به الکتروموتور می باشد .

ترانس :

معمولا در تابلو از ترانس جهت کاهش جریان الکتریکی  برای اندازه گیری جریان توسط آمپرمتر استفاده می شود.

کلیدهای نشتی جریان :

کلیدهای نشتی جریان در دو نوع تک فاز و سه فاز تولید می شوند و وظیفه حفاظت از مدار در برابر جریان های نشتی را دارند ، مانند اتصال فاز به بدنه تابلو برق .

کلید اتوماتیک MBC  :

این کلید با توجه به ساختار آن که دارای دو مدار حفاظت حرارتی و مغناطیسی دارد ، بعنوان یک کلید فرعی در تابلو و برای جریان های زیر صد آمپر استفاده می شود.

کلید اتوماتیک MCCB   :

این کلید اتومات بعنوان کلید اصلی در تابلو استفاده می شود .

فیوزها :

فیوزها جهت حفاظت از  مدار در برابر اتصال کوتاه استفاده می شوند که درانواع فشنگی ،‌مینیاتوری ،‌کاری و....تولید می گردند.



کلید فیوز :

بعنوا کلید اصلی تابلو استفاده می شود که در داخل کلید از فیوز کاری استفاده شده است .

بی متال :

از بی متال برای محافظت موتور سه فاز در برابر اضافه بار استفده می گردد .

کلید ولت متر :

می توان با استفاده از این کلید ولتاژهای مختلف فاز و خز را با تغییر سلکتور اندازه گیری کرد .

انواع کلید گردان :

این کلیدها برای قطع و وصل  مدارات ستاره مثلث و یا چپگرد راستگرد استفاده می شود .

ریل :

برای ثابت نمودن قطعات روی تابلو برق بر روی سینی تابلو از ریل استفاده می شود .

ترمینال :

برای ارتباط قطعات و تجهیزات داخلی تابلو برق با قطعات بیرون تابلو از ترمینال استفاده می شود .

گلند :

برای حفاظت کابل ها در ورود و خروج از تابلو از گلند استفاده می نماییم .

شینه یا باس بار :

برای توزیع فازها در تابلو از سینه استفاده ی شود .



شینه ارت :

برای توزیع ارت در تابلو استفاده می شود .

شینه نول :

برای توزیع تول در تابلو برق استفاده می شود .

مقره :

برای عایق نمودن و عدم اتصال سینه ها به بدنه تابلو  و ثابت نگاه داشتن سینه ها از مقره استفاده می شود .

داکت :

برای عبور دادن کابل ها و سیم ها در داخل تابلو برق به جهت ایمنی بیشتر و زیبایی از داکت برق استفاده می شود .

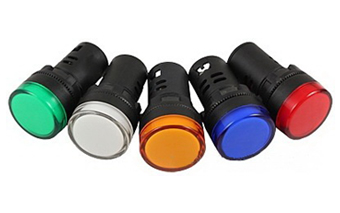

لامپ سیگنال :

برای نمایش وجود فاز در تابلو برق و یا روشن و خاموش بودن موتورهای سه فاز مورد استفاده قرار می گیرد .



وایر شو و کابلشو :

برای اتصال کابل و سیم ها به ترمینال ها و شینه ها از کابلشو و وایر استفاده می گردد .

نوار فرم :

جهت منظم نمودن سیم ها در تابلو از نوار فرم استفاده می شود  .

تایمر:

برای تنظیم زمان قطع و وصل قطعاتی مانند کنتاکتور از تایمر استفاده می شود .



رله هوشمند :

رله های هوشمند با امکان برنامع ریزی و زمانبدی به جای مدار فرمان در تابلو استفاده می شود که موجب بهینه سازی مصرف خواهد شد .



PLC :

جهت کنترل فرایند های خاص در صنعت و برنامه ریزی از PLC  استفاده می نماییم .

درایو :

جهت کنترل دور موتورهای صنعتی و کاهش مصرف از درایور یا کنترل دور استفاده می شود .

کنتاکتور خازنی :

در تابلوهای خازنی جهت ورود خازن به مدار از این کنتاکتورها استفاده می شود .

رگولاتور خازنی :

از این نوع رگولاتور در تابلو برق های بانک خازن استفاده می شود که بر اساس ضریب توان شبکه مقدار خازن مورد نیاز را به شبکه متصل می کند تا توان مورد نیاز به دست آید .

به علت تنوع برند قطعات و محل نصب ، تابلو برق و بدنه آن طراحی و ساخته می شود اذا هر گونه اعلام قیمت بر اساس سفارش مشتری و پس از تایید ایشان توسط شرکت برنا تهویه آماده تحویل می شود .

برای استعلام بها لطفا درخواست خورد را برای ما ارسال فرمایید .
