دیزل ژنراتور





 ژنراتورها همواره یکی از مهمترین عناصر شبکه قدرت بوده و نقش کلیدی در تولید انرژی و کاربردهای خاص دیگر ایفاء کرده است. ژنراتورها:ماشین ها یی هستند که انرژی مکانیکی را از محرك اصلی به یک توان الکتریکی در ولتاژ و فرکانس خاصی تبدیل می نماید. در ژنراتر های سنکرون فرکانس الکتریکی ماشین با سرعت گردش مکانیکی شفت قفل شده است . بیستر ژنراتوها در دنیا از مدل سنکرون می باشند .

ژنراتور ها از دو قسمت تشکیل شده اند:

قسمت متحرك را روتور و قسمت ساکن آن را استاتور می نامند .

روتور ها از نظر ساختمان دو دسته اند:

ماشین های قطب صاف و ماشین های قطب برجسته .

همچنین ژنراتورها بسته به آنکه نوع وسیله گرداننده روتور آنها چه نوع توربینی باشد به صورت زیر تقسیم می شوند:

1) توربو ژنراتورها:

در این وسیله گرداننده رتور ، توربین بخار است و چون توربین بخار جزء ماشین های تند گرد است بنابراین توربو ژنراتور دارای قطب های صاف بوده و این ماشین ها توانائی ایجاد دورهای بسیار بالا را در قدرت های زیاد دارند .

امروزه اغلب توربو ژنراتورها را دو قطبی می سازند چون با افزایش سرعت گردش کار توربین های بخار با صرفه تر و ارزان تر تمام می شود.

2 ) هیدرو ژنراتور ها :

در آن وسیله گرداننده روتور توربین آبی است و چون توربین آبی دارای دور کم است بنابراین هیدروژنراتور دارای قطب برجسته بوده و دارای سرعت کم می باشد.

3)دیزل ژنراتور ها :

در قدرت های کوچگ و اظطراری وسیله گرداننده روتور دیزل است که در این مورد هم قطب های روتور آن برجسته می باشد.

متعلقات  دیزل :

دیزل ژنراتور از قطعات زیر ساخته میشود :

 موتور دیزلی

 ژنراتور

 تابلو فرمان و اندازه گیری

شاسی و مخزن سوخت(جهت سهولت در حمل )

کانوپی دیزل ژنراتور ( جهت نگهداری بهتر )

گاری موبایل (برای سهولت در حمل )

 وظیفه ی این مجموعه، تولید الکتریسیته ی حاصل از تبدیل انرژی مکانیکی به انرژی الکتریکی می باشد.

1-موتور دیزلی :

موتورهای دیزل، به انواع گسترده‌ای از موتورها گفته می‌شود که بدون نیاز به یک جرقه الکتریکی می‌توانند ماده سوختنی را شعله‌ور سازند. در این موتورها برای شعله‌ور ساختن سوخت از حرارت‌های بالا استفاده می‌شود. به این شکل که ابتدا دمای اتاقک احتراق را بسیار بالا می‌برند و پس از اینکه دما به اندازه کافی بالا رفت ماده سوختنی را با هوا مخلوط می‌کنند.

برای سوزاندن یک ماده سوختی به دو عامل حرارت و اکسیژن نیاز است. اکسیژن از طریق مجاری ورودی موتور وارد محفظه سیلندر می‌شود و سپس بوسیله پیستون فشرده می‌گردد. این فشردگی آنچنان زیاد است که باعث ایجاد حرارت بسیار بالا می‌گردد. سپس عامل سوم یعنی ماده سوختنی به گرما و اکسیژن افزوده می‌شود که در نتیجه آن سوخت شعله‌ور می‌شود.

2-ژنراتور :

ژنراتور الکتریکی دستگاهی است که انرژی مکانیکی را به انرژی مکانیکی تبدیل میکند . انرژی مکانیکی در دیزل ژنراتور توسط موتور دیزلی تامین میشود.چرخش موتور دیزلی سبب گردش روتور ژنراتور میشود.در یک ژنراتور سنکرون یک جریان  DC به سیم پیچ رتور اعمال می گردد تا یک میدان مغناطیسی رتور تولید شود. سپس رتور مربوط به ژنراتور به وسیله محرک اصلی چرخانده میشود ، تا یک میدان مغناطیسی دوار در ماشین بوجود آید.این میدان مغناطیسی ، یک ولتاژ سه فاز را در سیم پیچ های استاتور ژنراتور القاء می نماید.



3-تابلو برق دیزل ژنراتور:

تابلو کنترل دیزل ژنراتور وظیفه هماهنگی و کنترل کردن یک یا چند دیزل ژنراتور را دارد. تمامی دیزل ژنراتور ها برای حفاظت به تابلو کنترل نیاز دارند. تابلو محفظه ایست عموما فلزی که  که تجهیزات در آن نصب شده و ارتباط الکتریکی توسط هادی ها برقرار شده و محفظه آماده بهره برداری می شود .

4-شاسی و مخزن سوخت(کوپله):

یکی دیگر از قسمت های دیزل ژنراتور، شاسی و مخزن است که به طور معمول برای استفاده راحت،این دو را یک پارچه  می سازند.جنس شاسی معمولا فولاد میباشد و باید دارای ضخامت کافی باشد.

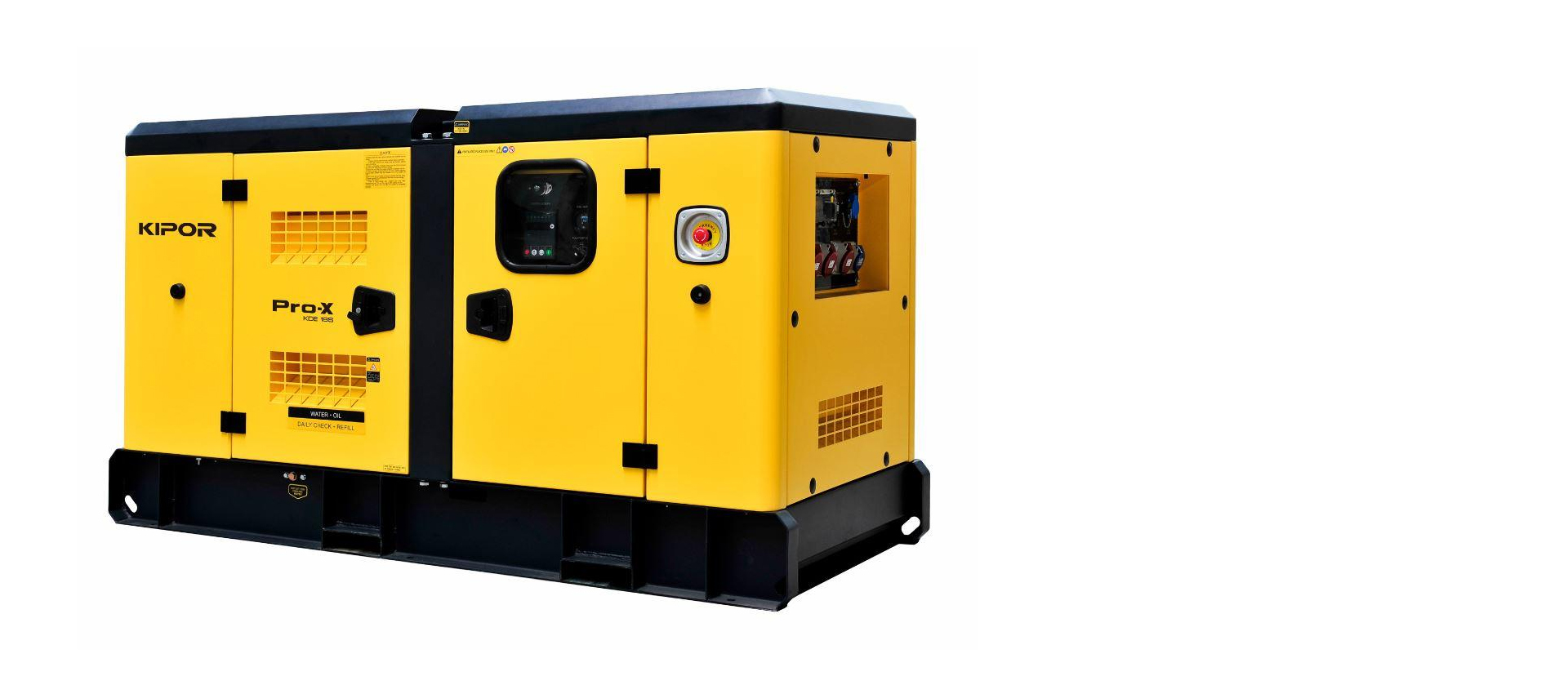

5-کانوپی دیزل ژنراتور:

کانوپی دیزل ژنراتورمحفظه ای است عمدتا فلزی که بر روی ساشی دیزل ژنراتور قرار میگرد.این محفظه باید برای هر مجموعه بطور جداگانه طراحی و مهندسی شود چرا که استاندارد نبودن شرایط موتور از قبیل میزان دبی هوای ورودی و خروجی باعث آسیب رسیدن به موتور یا ژنراتور خواهد شد.کانوپی ها یا اتاقک سایلنت دیزل ژنراتور علاوه بر کاهش آلودگی صوتی نا محدوده بهداشتی،می تواند از مجموع در مقابل عوامل خارجی نیز محافظت نمایید.

6-گاری موبایل  :

ساخت ساشی موبایل یا همان دیزل ژنراتور سیار یکی از متعلقات غیر  ضروری و قابل نصب بر روی دیزل ژنراتور است که قابلیت حمل و جابه جایی دیزل ژنراتور را به مصرف کننده میدهد.برای این امر دو مدل گاری قابل نصب می باشد.مدل اول،شاسی بدون فنر می باشد که برای جابه جایی های داخل یک محوطه خاص می باشد که مسیر طولانی نباشد و مدل دوم داری سیستم فنر بندی به همراه مالبند و اکسل گردان می باشد که برای جابه جایی در مسیرهای طولانی تر استفاده می شود.این مدل را به راحتی می توان به وسیله نقله متصل کرد.گاری های موبایل برای هر تیپ به طور جداگانه طراحی،ساخته و نصب میشود.

عواملی که بر قیمت دیزل ژنراتور تاثیر گذارند به شرح زیر می باشد:

1)برندو کشور سازنده موتور دیزلی:

بدیهی است که موتورهای ساخت کشورهای اروپایی و آمریکایی دارای قیمت های بالاتر و کیفیت مطلوب تری می باشد به عنوان نمونه کامینز ساخت چین یا هند به مراتب دارای قیمت پایین تری نسبت به کامینزهای اصلی می  باشد.

مهمترین برندهای موتور دیزلی به شرح زیر است:

 ولوو پنتا  VOLVO PENTA

لوول   LOVOL

تلک     TELEC

کامینز  CUMMINS

کوهلر   KOHLER

موتورسازان   MOTORSAZAN

پرکینز   PERKINS

لامباردینی   LOMBARDINI

ویچای   WEICHAI

دویتس   DEUTS

دوسان  DOOSAN

طرح مارگو

مهمترین برندهای ژنراتور به شرح زیر است:

استمفورد انگلستان

لوری سومر فرانسه

مکالته لینز

مارلی                         (MARELLI)

لینز                           (LINZ)

ژنراتورهای چینی  طرح استمفورد

 با توجه به اینکه دیزل ژنراتور بر مبنای درخواست مشتری مونتاژ و اعلام قیمت میشود ، لطفا درخواست خود را برای ما ارسال فرمایید . پیشنهادات بر مبنای امکان تهیه برند دیزل و ژنراتور با تایید شما انجام خواهد شد .
